テールランプ点灯状態変更（ノーマル復帰スイッチ付き）

左右外テールの下側のみ点灯するようにしました。
単純に上側のスモールの配線カットしただけで、スイッチ
ひとつで右の写真の様にノーマル状態に復帰できます。　　




今までのスモール点灯状態
トランクに取り付けたスイッチ操作でこの状態にすぐに
戻せるようにしています。

ブレーキを踏むと左の画像のように点灯。
左上の写真と見比べていただけたら良くお分かり頂けると
思いますが、ランプの点灯面積にかなりの差がある事が。

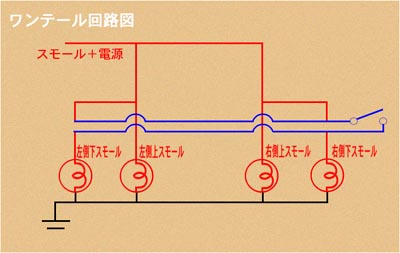

ワンテールの回路図



＊スモールライトの消費W数も少ないのでリレーは使用していません

トランク右側（開けたすぐ横側）に取り付けた純正風？ノーマル復帰スイッチ、ノーマルの方にスイッチするとスイッチ内のランプが点灯します。
使用したスイッチはエーモン製（カー用品店せ購入）でそのまま取り付けるのも面白くないので、パソコンソフトでスイッチのカバー？を作ってみました。

●作業時間：2時間位
●取付け難易度：★★☆☆☆

●満足度：★★★★★安全性も向上してGood (^^)v
●コメント

C.S_Oさん流『ワンテール』です。基本的な方法を伝授いただきチャレンジいたしました。
昼間は通常通りにブレーキランプが点灯し、夜スモール点灯時は外下側左右テール点灯し、ブレーキを踏むと左右上下段のストップランプが点灯し、点灯面積が変化し、後続車へのアピール度も向上し安全性の向上にもつながり大変満足しています、またノーマル復帰スイッチをトランク右側に取り付けいつでもノーマル点灯状態に戻せるようにしました。
