リモコンキー連動イルミネーテッドエントリー

加工までの経緯・・・・
C.S_Oさん考案の10系セルシオ裏技シリーズ？？です。それは20系より装備されたリモコンキーレス連動入るイルミネーテッドエントリー。分りやすく言うとリモコンキーでアンロックするとルームランプが点灯する仕組みです。すでに当HPでもお馴染みのyasuyukiさんの10セルシオ後期にはCS_Oさん施工によりキーレス連動でルームランプが点灯していますので動作する感じは分かっていたので前々から密かに加工して見たいと考えていました。写真では分りにくいので簡単な配線図を元にCS_Oさんからいただいた取り付け要領を紹介させていただきます。

：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

C.S_Oさんの解説
２０風アンロック連動ルームランプ点灯の件です。
結線は、運転席足下（Ａピラー下部）のドアーコントロールリレーと、Ｄ席ドアーハーネスのカプラーのところで行います。まず、ドアーコントロールリレーの１８ピン乳白色コネクターの１５番（黄・赤線）から枝割りで配線を引き出します。次に、Ｄ席ドアーハーネスの「Ｊ１」青色異形コネクターの、１４番（赤／白線）から枝割りで配線を引き出します。引き出してきた２本の配線をダイオードで繋げばＯＫです、方向は、Ｄ席ドアーハーネスのコネクターから取り出した配線に、ダイオードの「アノード側」を繋ぎ、ドアーコントロールリレーのコネクターから引き出してきた配線を「カソード側」に繋ぎます。Ｄ席ドアーハーネスのコネクターから、ドアーコントロールリレーのハーネスに向けて電気が流れるようにダイオードを入れて下さい。これにより、リモコンのアンロック時、キーによるアンロック時のみに、ルームランプ（イルミネーティッドエントリー）が点灯します。

：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

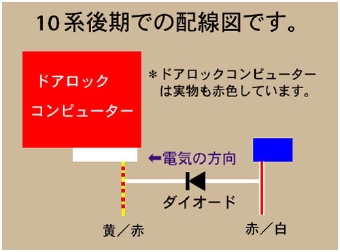

上記の説明分を簡単に下記に図にしてみました。10系前期は配線の色が異なります（ドアーコントロールリレーの１８ピン乳白色コネクターの１５番は前期が緑線で後期は黄・赤線になっています）が後期同様に出来るみたいです。準備物は、20cm程の配線10cmに切断して2本作成、あとは電気逆流防止ダイオード1コと枝割りした配線を止めるもの2コで準備オッケーです。

コネクターの色も実物と同じにしてあります。

では画像で説明いたします。
実際のコネクターの位置は写真の赤マル２ケ所。
画像右下の赤マルがブルーのコネクターで、上の
マルが白色コネクターです。






ブルーのコネクターを外してみました。
画像で指の掛かっている配線から枝割りします。






上画像とはコネクターの向きが逆になっています。
白色の配線を取り付け枝割りしました。
撮影の後、絶縁テープで覆っています。

：：

左上画像
ドアロックコンピューター。
画像ではすでにコネクターを抜いています。


右上画像
ドアロックコンピューターから抜いたコネ
クターです。
赤矢印に配線に枝割り入力線が入ってきます。


左画像
枝割り線（白）を取り付け。
これで枝割り配線は完了、あとは上記説明にも
あったようにダイオードを入れて完成♪

●作業時間：約１時間
●取り付け難易度：★★★☆☆　　　
●満足度：★★★★★
●コメント
この装備でまたひとつ今風の車になりました(^^)。施工後の感想ですがなかなか良いです。
特に夜等はドアのアンロックと共にルームランプが点灯し、ドアを開けなかった時は約15秒で消灯。
またドアを開けてキーを差し込んでACC以上回せば純正同様キャンセルします。
その他ルームランプ点灯と同時に運転席キーホール・ドアキーホール照明と、運転席・助手席足元、
それから先日取り付けた後部座席足下照明も点灯しますので夜間はかなりイイ感じになります。
今回いろいろとアドバイスいただいたC.S_Oさんありがとうございました。
