HKS製 CAMP

ビデオ入力信号を利用しマルチビジョンに車両情報を出力する素晴らしいアイテム！
：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

★CAMPの基本機能は下記の通り
　1.メーター表示機能
　　走行時のクルマの状態をモニタリングするメーター機能。
　2.データロガー機能
　　データを記録するデータロガー機能。
　3.FISH機能
　　刻々と変化するクルマの走行状況データを応用し、ゲーム感覚を
　　楽しみながら経済的な運転ができる機能。

オーディオをTVモードにしてエンジンスタート
すっるとこの画面が立ち上がってきます。
ん～なかなかいい感じ(^^)








その後、設定しておいた画面に・・・・
メーターと表示をそろえてあります(^^)

本体はグローブボックス内に設置、以前エアサス
キットを隠すための化粧箱を再加工し、CAMPと
エアサスキットを並べて置きました。
CAMP後部の配線が結構かさばるので、グローブ
ボックス内の奥は大きめにカットしてあります。
その為にもこの化粧箱が必要なんです(^^;

10系セルシオの取り付け位置（CAMP説明書より）

10セルシオのECUの位置








ECUコネクターより枝割りする
配線のありかを示しています。　










CAMPに必要な信号線は下記になります。


　赤線・IG電源線　　　　　　
　黄線・常時電源線　　　　　
　緑線・インジェクター信号線
　茶線・エンジン回転信号線　
　青線・車速信号線　　　

イグニションONでこの画面とCANPのテーマ
BGMが流れます。
画面上の『ビデオ再生』と出ているのは、純正
ビデオ入力を利用している為です。






CAMPホーム画面、手のマークのカーソルを動かし
セットしていきます。
ちなみに各セットは付属のリモコンを利用するので
純正タッチパネルは使えません。


私がCAMP使用時に出している画面。
★この画面では次ぎの機能があります。
車速、エンジン回転数、燃費、燃料流量、インジェクター
開度を、アナログメーターで表示。
最大値を記憶したり表示する範囲を変更でき、例えば車速
０～100km/hと０～300km/hを切り替えることが可能。
また、オプションにより、過給圧、排気温度、水温、油温
電圧などを表示することも可能です。




セットアップする画面。
ここで10セルシオの基本データーを入力。
★入力データーは下記の通りです。
　　　　（10セルシオ後期CーF）
�インジェクター　 554
�スピード　　　 　　04
�ウエイト　　　　1875
�シリンダー数　　　 04
　※8気筒エンジンは半分の4気筒入力

“FISH”画面
ドライビングにより、熱帯魚を飼育するFISH機能。





車速や燃費などを水槽環境に反映させ経済的な運転を
ゲーム感覚で楽しむことができ、熱帯魚を飼育する楽
しみと渋滞時のストレス解消にも！
ドライバーの走行マナーや、環境に対する優しい心配
りも育ててくれるそうです。




リモコンの受光部分です。
出来るだけ目立たしたくないので、パーキングブレーキ
下に取り付けました。










CAMP付属のリモコン。
純正風にこだわりたいので、リモコン部分の表示部分を
スキャニングし、レクサス仕様に変更しました。
リモコン下部のLマークはレクサス化で余ったものを利用。
完全な病気です(>_<)

CAMPビデオ入力について・・・
CAMPはビデオ入力信号を利用して取り付け、また本体にはCAMPビデオ入力用のピンジャックが
装着されていますが、今回CAMP本体をグローブボックス内のエアサスキット横に本体を設置した
ので、純正ビデオ入力アダプター（以前取り付け済み）を生かす為にビデオ入力信号線の加工を施し
ました。内容は純正車両コネクターからCAMP本体にビデオ入力信号線を入れ、次ぎにCAMP本体
から純正VTRアダプターに配線しました。

mitsuakiオリジナルCAMPラベル

CAMPコントローラーのラベル自作し、より
高級感のあるものへと変更してみました。
柄はセルシオと同様ウオールナット柄で、トッ
プコートに光沢フィルムを圧着してみました。






　　今までのラベル、これもmitsuakiオリジナルの
　　『レクサスロゴ』入り(^^)v
　　このラベルは、HKSオリジナルのラベルに近い
　　感じの微粒面タイプのフィルムを圧着していました。

　　自作をお考えの方に・・・・

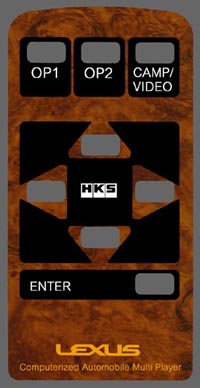

　　mitsuakiオリジナルのCAMPのラベル。
　　チャレンジしてみようという方の参考に
　　なれば幸いです。
　　グレーの部分をくり抜いて製作。

●作業時間：C.S_Oさんに取り付け依頼
●取り付け難易度：ーーーーー

●満足度：★★★★★
●コメント
セルシオらしからぬ装備かな？？と思いつつ装着しました。
マルチ画面上に追加メーターが現われた感じで結構イイ感じで、以前にメーター指針の色を赤に変更したので、今回装着したCAMPの指針の色と同じなので純正ぽい感じです。
一人で夜の高速なんか走る時なんかはBGMナシで雰囲気を楽しんでドライブしていますと言うのは言い訳で、実際はマルチビジョンのビデオ入力を使用して表示させているんのでCAMPを表示させた状態ではBGMが聞けないのです（苦笑！！）ただ、ガソリン消費料の表示にさせた時なんかは知らず知らずのうちに低燃費運転を心掛けてしまう今日このごろです。車速・エンジン回転数・燃費は判るのですが燃料流量とかインジェクター開度なんかは素人なんでチンプンカンプン、まっ雰囲気重視でOK!!と言うことにしています。
