オリジナル足下照明 その4（後部座席ドアカーテーシ連動編）

30セルシオのイルミネーションを利用して後部座席
足下照明パート２・ドアカーテーシランプ連動編を
やってみました。カーテーシランプ連動にしたのは、
純正前席の足下照明がドアを閉めて15秒間の間点灯
している機能を利用し、リアもフロントと同調させ
ました。配線はフロント助手席足下照明からの枝割り
です。照明本体は後部座席の目線からは見えません。

スモール連動でのイルミネーションは後席シートフレ
ーム前側に取り付けましたが、今回の足下照明はフロ
ントシートのフレームにタイラップで固定しました。
ちょうどこのフレームの断面が丸いので、シート下に
手を入れて照明の向き（上下の角度）を調整できます。








画像を見ていただいてお判りいただけるよいうに前席
２脚とも一度外さないと作業ができません。
配線隠しも大変で、フロアマットの下にいれて純正と
同じように出してきたので、実際ランプの取り付けより
配線隠しに時間がかかってしまいました。

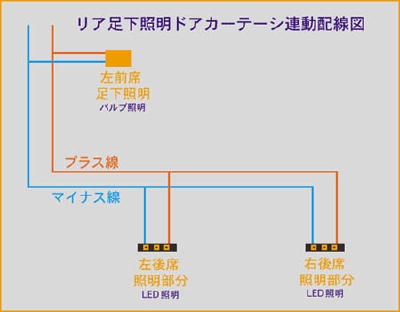

今回の作業の配線図書です。左前席の足下照明のバルブ近辺から配線の枝割りで後席まで
もっていき、プラス配線だけしてマイナスを直にボデーアースすると照明は点灯したまま
になるので、必ずマイナスも元の枝割りした部分に返してあげないとだめみたいです。　
素人配線図ですが参考になれば幸いです。　　　　　　　　　　　　　　　　　　　　　

●作業時間：2時間位
●取り付け難易度：★★★★ ☆　　　
●満足度：★★★★★
●コメント
これで全席分のドアカーテーシランプ連動の足下照明が完成しました。
ずっと気になっていた部分だけに非常に満足度が大きく、以前取り付けたリア足下照明（スモール連動）との
光りのバランスもよくなかなか良い感じです。
